ANTENNE >> mini accordatore 3-30Mhz

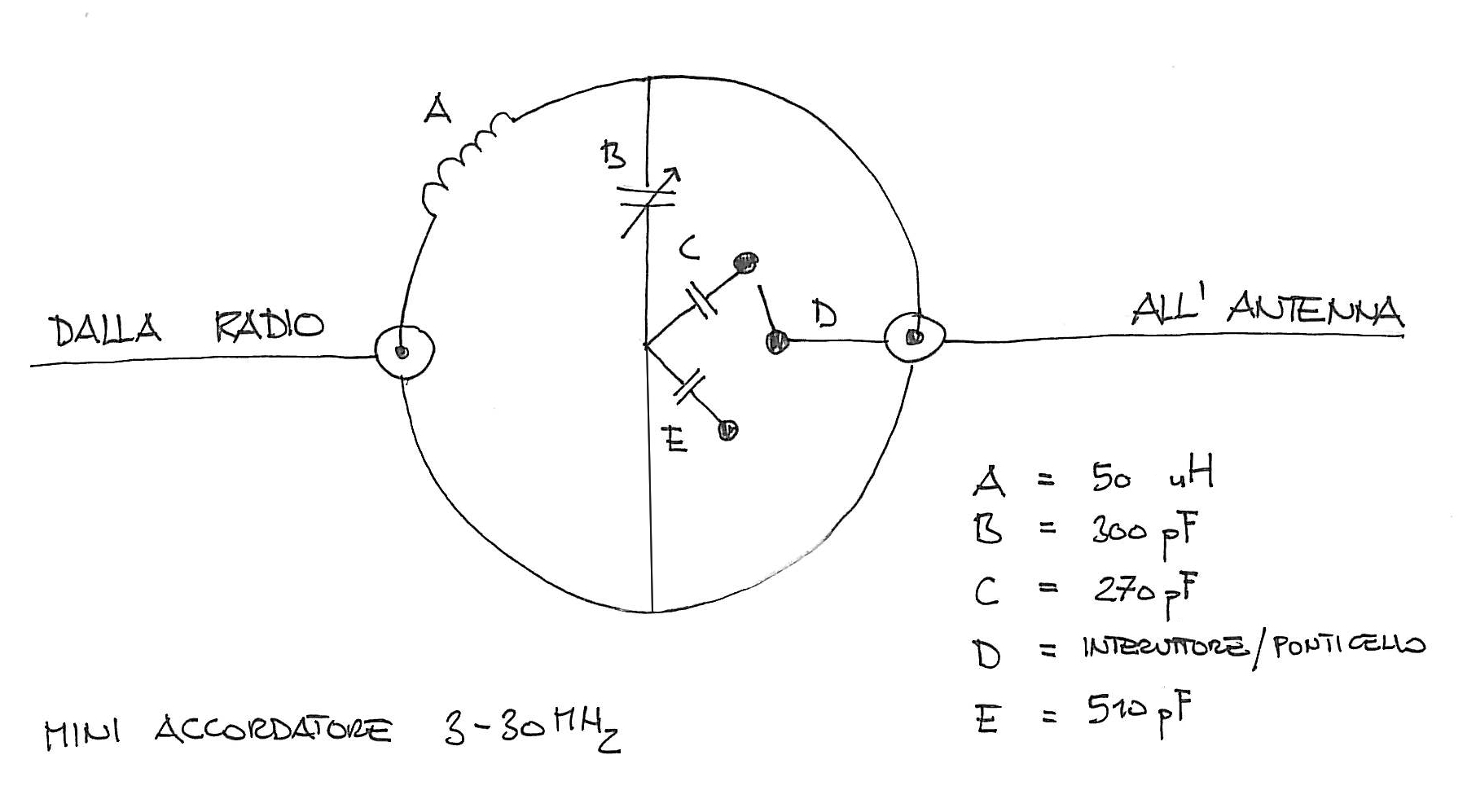

ho realizzato il seguente tuner per collegamento QRP:

facilissimo da realizzare, ci sta in qualsiasi contenitore metallico. basta collegare insieme i 5 componenti. copre dai 3 ai 30Mhz con il solito spezzone di filo.

agire su A e B per leggere la massima potenza di uscita (usate pure un rosmetro) cambiate il ponticello per variare la capacità di accordo del tuner

se non siete soddisfatti delle prestazioni, potete sostituire i valori degli elementi indicati



qui sotto potete scaricare lo schema di assembraggio.


File Allegati
 schema tuner
