Propongo questa facile antenna che si basa su una antenna loop magnetica .

Vengono realizzate delle modifiche che permettono di renderla capace di operare su un range di frequenze (come una loop classica) inserendo di volta in volta DIVERSE TIPOLOGIE DI CONDENSATORI VARIABILI, oppure su frequenze fisse già pre-calcolate INSERENDO NEL CIRCUITO CONDENSATORI FISSI.

si parte con la lista dei componenti:

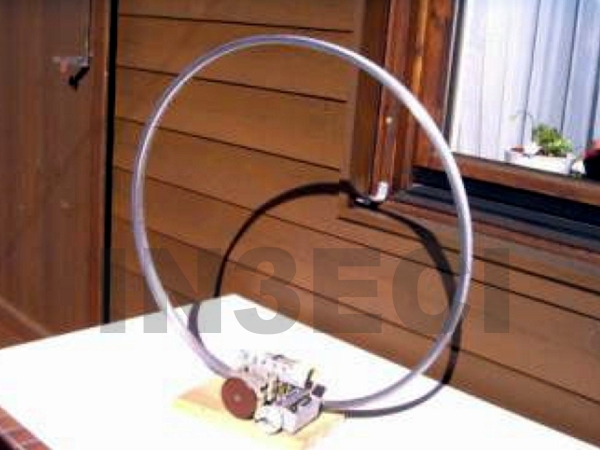

un cerchione da bicicletta da 64cm di diamtetro senza raggi.

un condensatore variabile 2X 350 pF

un condensatore variabile per i 10-15 metri da 50pF

due condensatori ceramici da 500 fino a 3000 pF

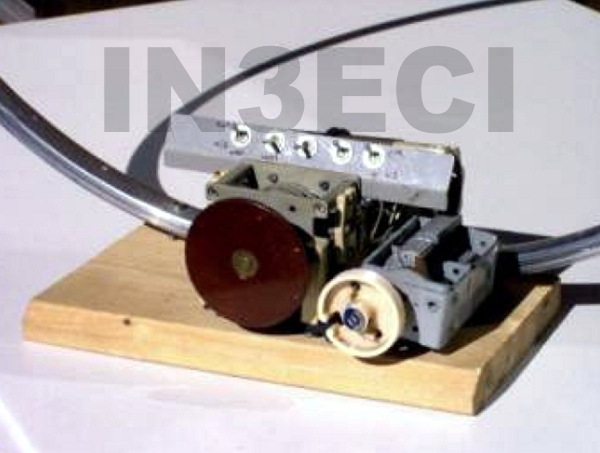

cinque interruttori del tipo a levetta ed un supporto dove fissarli (vedi foto)

un cilindro in materiale isolante da 5cm di diametro

cavo di rame argentato sufficiente per 25 spire attorno al cilindro

un raccordo per la radio, pl o altro dipende da cosa vi serve

un pò di filo di rame argentato

un pò di filo di rame isolato da elettricisti

una tavoletta di legno 40cmX 15cm per supporto


un pò di colla , nastro adesivo, viti di fissaggio a piacere


MONTAGGIO:

per prima cosa si sega il cerchione in corrispondenza del buco della valvola ( è il punto più debole del cerchine) . si allarga leggermente il cerchine così tagliato per circa 4cm e lo si avvita alla tavoletta di legno utilizando i fori dei raggi già esistenti.

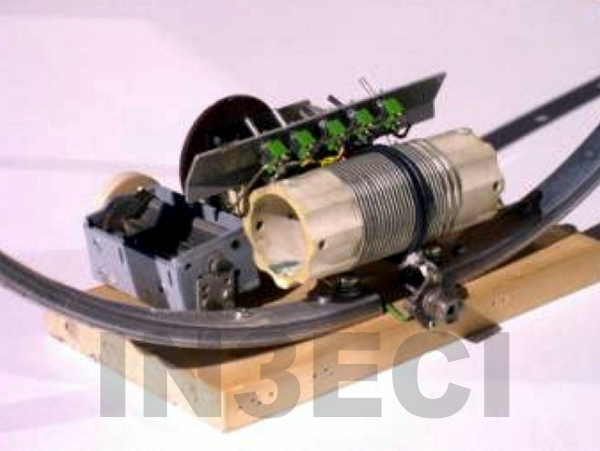

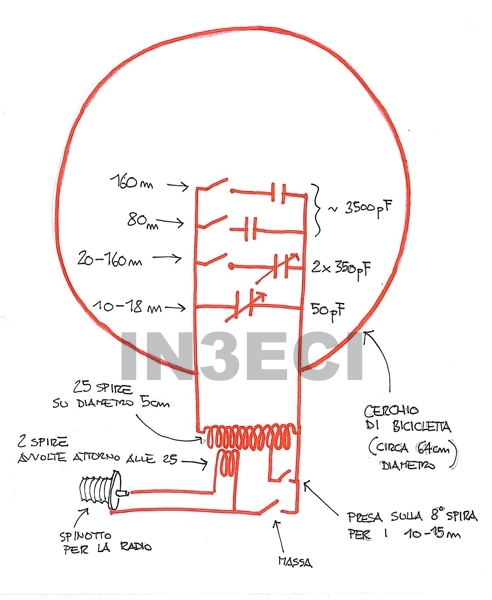

per gli altri componenti potete facilmente dedurre il montaggio dallo schema fornito e dalle foto.

buon divertimento!
