OVERCLOCKING >> BELCOM LA207

BELCOM LS-202 E -  BELCOM LA-207

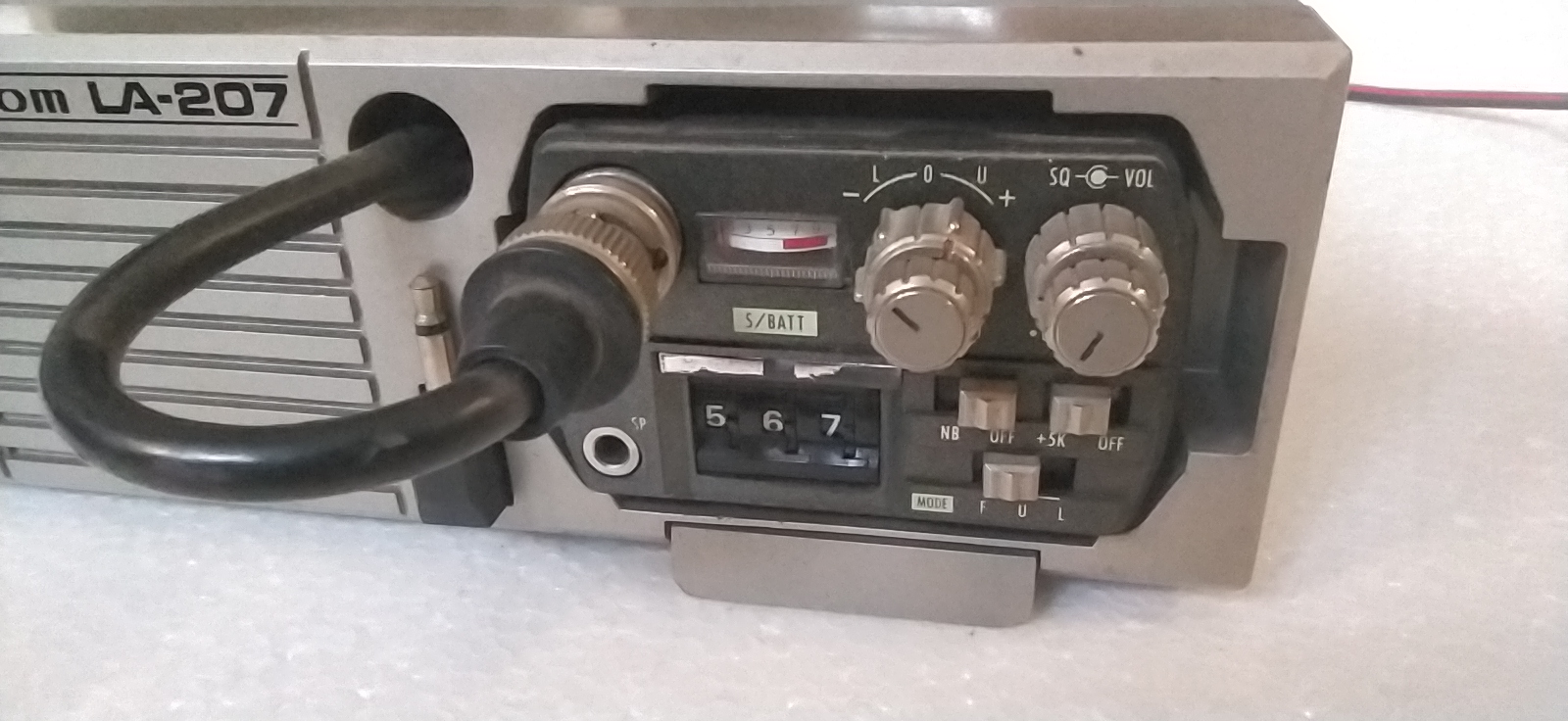

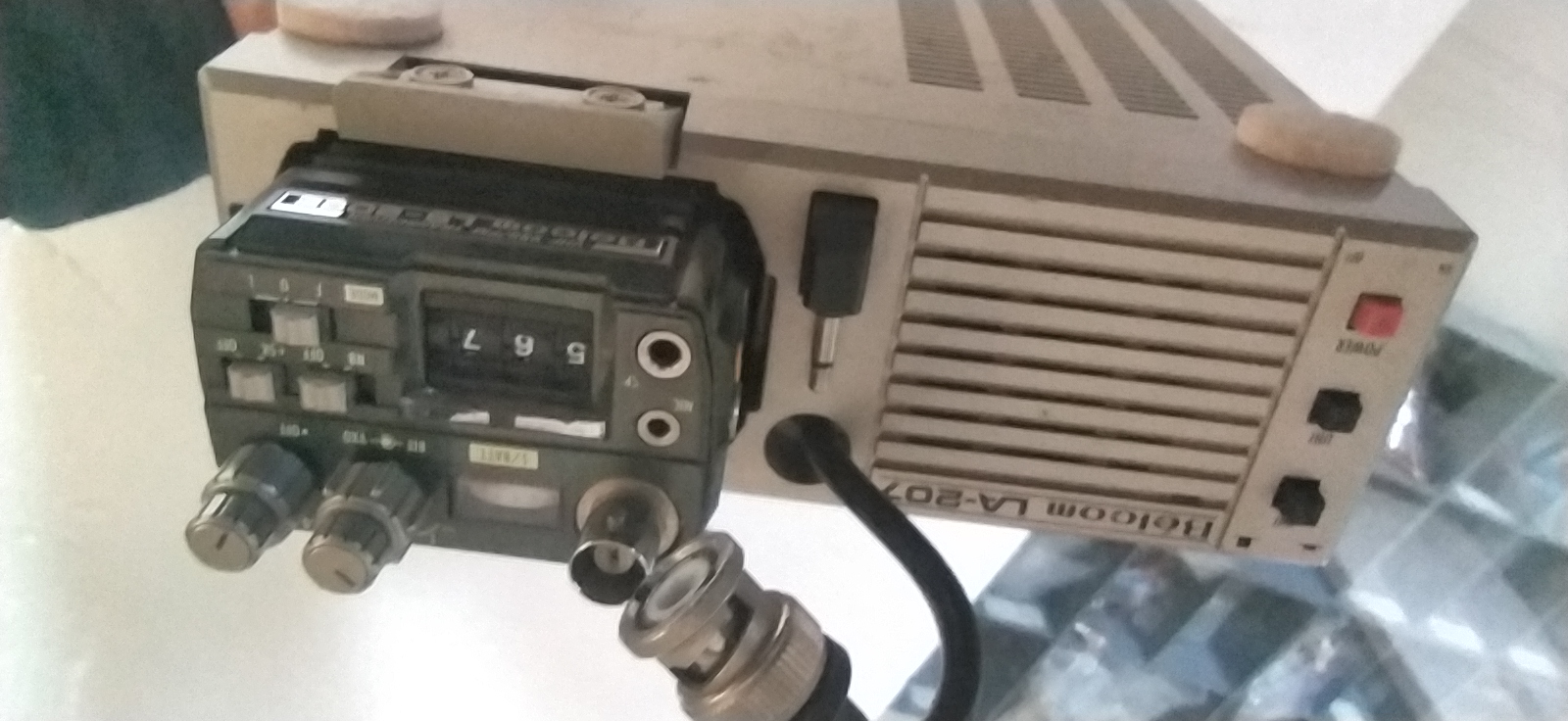

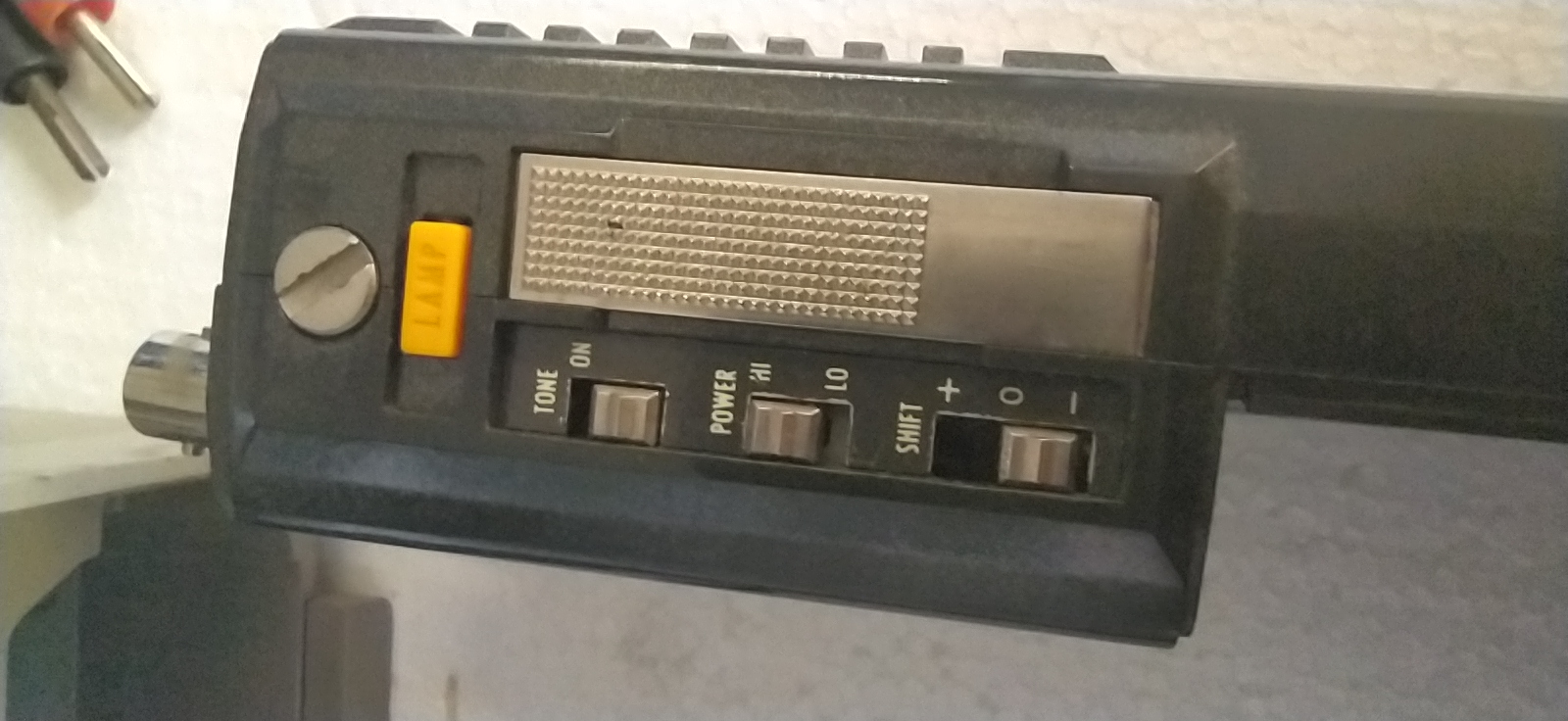

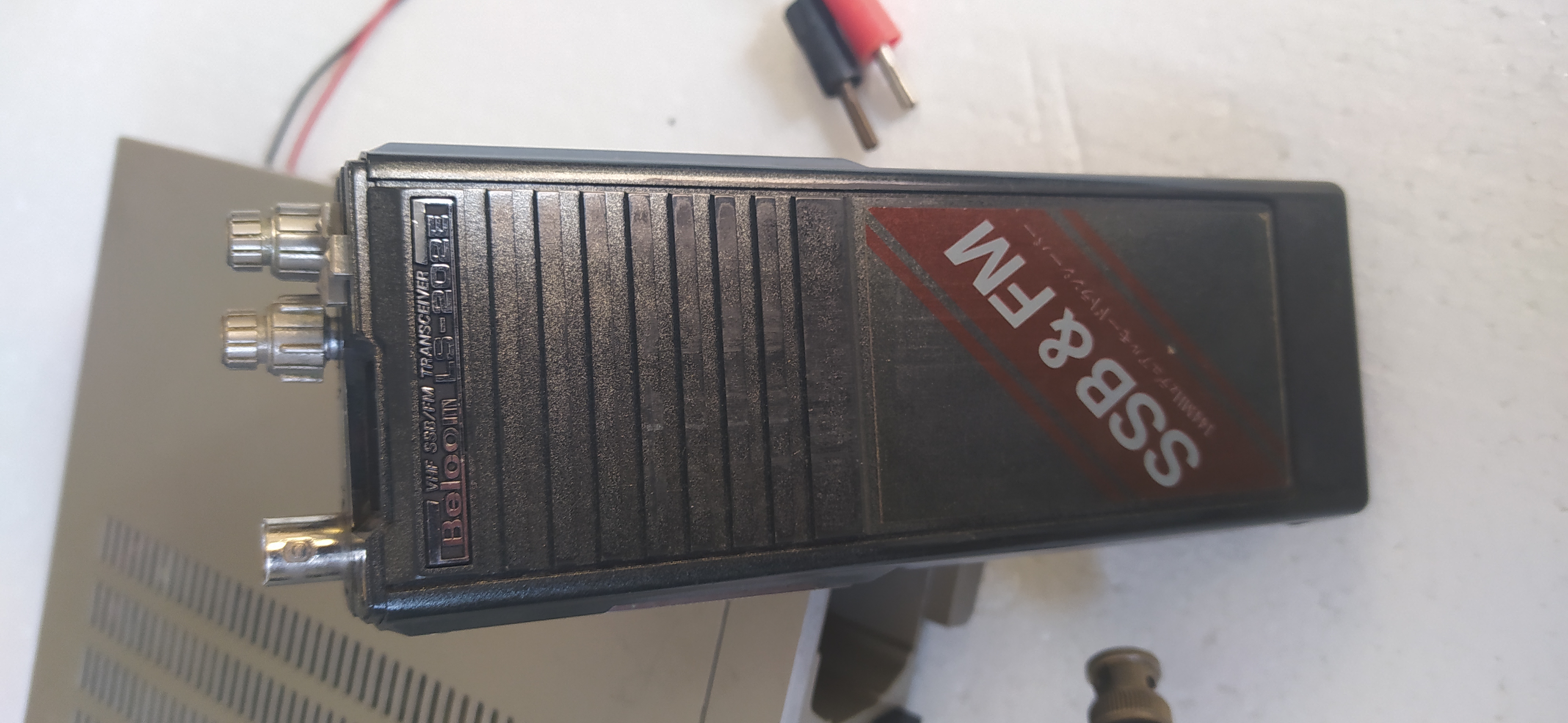

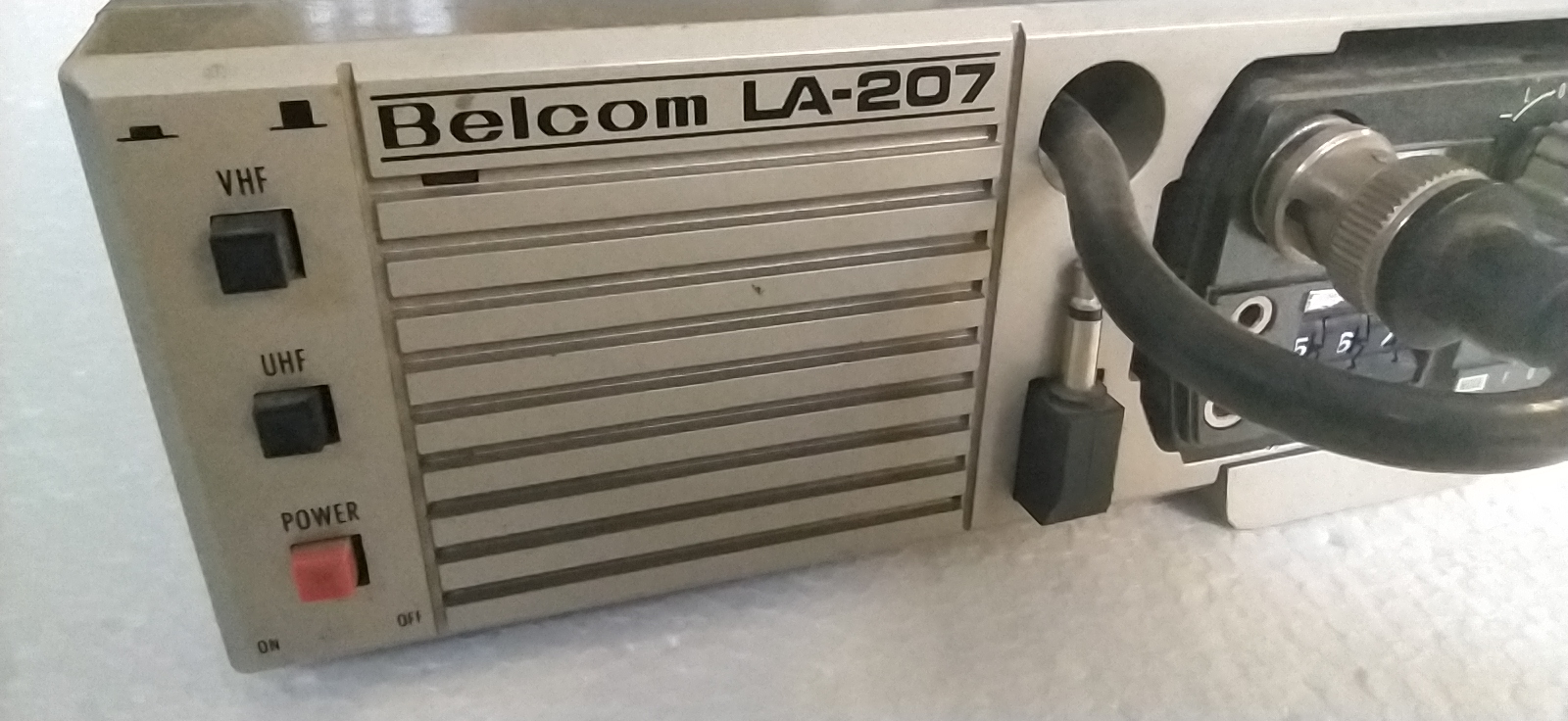

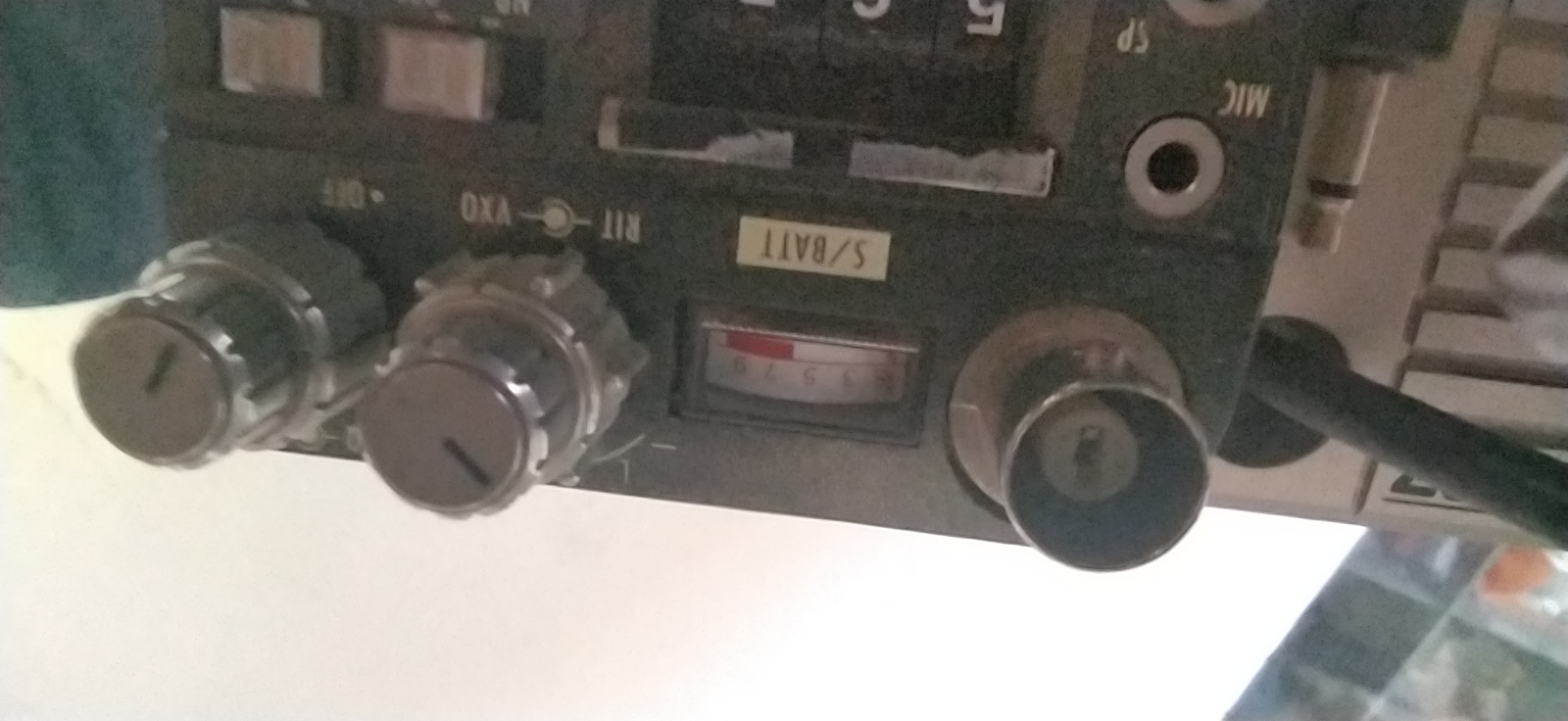

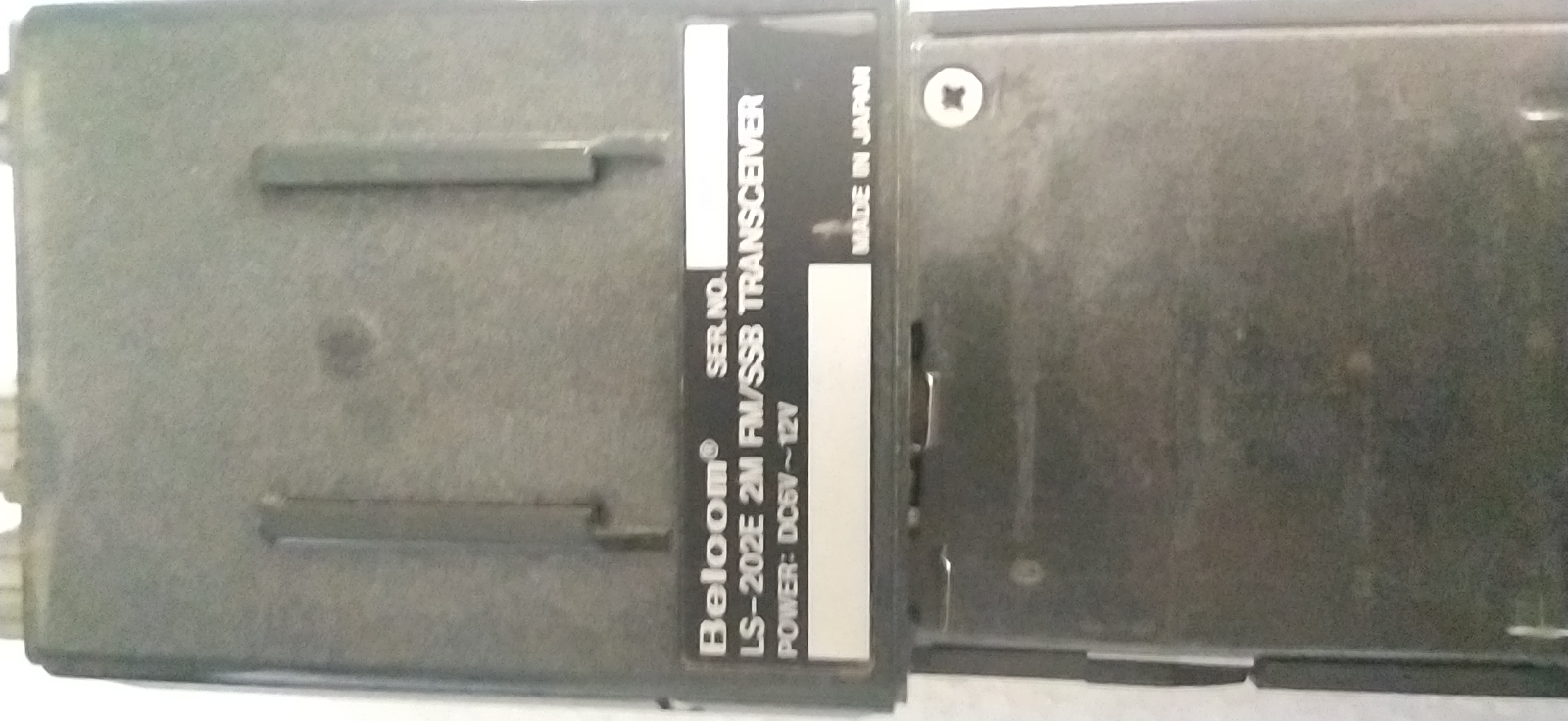

Il Belcom LS-202E è un ricetrasmettitore portatile operante nella banda 2 metri, radioamatoriale stretto, che ha la particolarità di unire in un palmare sia una radio FM che SSB. Per una maggiore portata e usabilità, per la radio era previsto uno slot amoplificato in cui inserirla (LA-207) ;l'amplificatore aveva una potenza di 25 watt funzionante a 12V cc la base LA-207 e' un amplificatore bi banda sia UHF e VHF selezionabile tramite pulsante frontale, in base alla radio che viene inserita al suo interno.

Alla radio manca la sua batteria interna e quindi funziona solo tramite base, comunque è perfettamente funzionante, eroga la potenza prevista sia la radio che la base amplificata.



.





SPECIFICATIONS

GENERAL
Type: Amateur VHF transceiver
Frequency range: 144-146 MHz
(144-148 MHz after modification)
Tuning steps: 5 / 10 / 100 KHz, 1 MHz + VXO (±5 KHz)
Frequency stability: ±20 ppm @ -10 to +60°C (14 to 140°F)
Mode: FM / SSB
Channels/memory management: No
Repeater shift/offset: ±600 KHz
Power supply: 7-12 V (Depending on battery pack)
Current drain/power consumption: RX: 30-200 mA
TX: 200-750 mA
Antenna impedance/connector: 50 ohm / BNC
Dimensions (W*H*D): 62*165*40 mm (2.44*6.5*1.58")
Weight: 500 g (1.1 lb), with batteries and rubber antenna
Other features: NB. RIT. 1750 Hz tone burst.


RECEIVER SECTION
Receiver system: Single conversion superheterodyne (SSB)
IF: 10.695 MHz
Double conversion superheterodyne (FM)
1st IF: 10.695 MHz
2nd IF: 455 KHz
Sensitivity: FM: 0.25 uV (12 dB SINAD)
SSB: 0.25 uV (10 dB S/N)
Selectivity: FM: 15 KHz (-6 dB), 30 KHz (-60 dB)
SSB: 2.4 KHz (-6 dB), 6 KHz (-60 dB)
Image rejection:
AF output power/speaker: 400 mW at 10% distortion / 8 ohm
External speaker connector: 3.5 mm


TRANSMITTER SECTION
RF output power: Hi: 3.5 W @ 10.8 VDC
Hi: 2.5 W @ 9 VDC
Hi: 1.5 W @ 7.2 VDC
Lo: 0.5 W @ 9 VDC
Modulation system: FM: Reactance direct shift
SSB: Balanced
FM deviation: ±5 KHz
Spurious emissions: Less than -60 dB
Microphone impedance/connector: 2 Kohm / ?-pin (2.5 mm)
Microphone input sensitivity: ? mV


MISCELLANEOUS
Manufactured: Japan, 1984-198x (Discontinued)
Additional info: New price 1984 in Sweden: SEK 2325:-
Related documents: User manual (3.1 MB)
Modifications and fixes:
Reviews:
Options/Accessories:
AN-2
CA-110E
CA-910E
CS-112
CS-912
LA-207
LU-2
NP-6
NP-9
SFT-207
SH-1
SH-2
Telescopic antenna, BNC
AC charger for NP-9
AC charger for NP-6
DC charger for NP-9
DC charger for NP-6
Mobile console with speaker
25 W linear amplifier unit for LA-207
NiCd battery pack. 7.2 V
NiCd battery pack. 10.8 V
Soft carrying case
Speaker-microphone
Headset with VOX
